裝修時想把蹲便改坐便的話，在技術上會遇到很多麻煩，尤其是對于老房衛生間的改造。為了將老房蹲便改造為坐便，本實用新型提供了一種適用于預制樓板蹲便改造的坐便結構。

一種適用于預制樓板蹲便改造的坐便結構專利

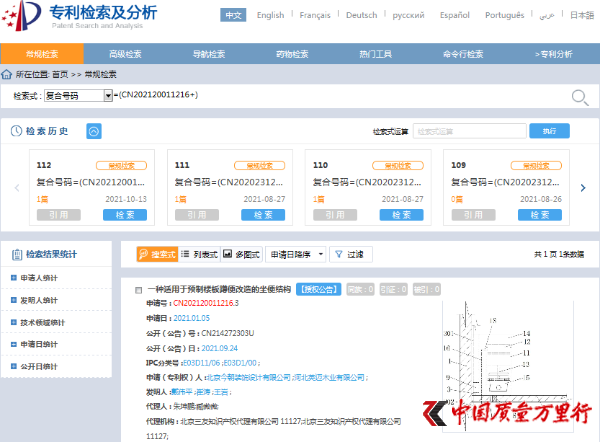

專利號：ZL202120011216.3登錄國家知識產權局政府網站http://www.sipo.gov.cn/ 即可查詢檢索到本專利相關內容。

背景技術：很多上世紀七十至九十年代間的老房，設計之初為了降低成本及施工方便，多采用預制樓板（預制空心板）結構。這類結構的住宅衛生間普遍為非下沉式的普通衛生間，這就導致在蹲便改坐便裝修時，因?yàn)轭A(yù)制樓板無法開洞的硬性缺陷，只能采用臺面加高或軟管側排、后排的坐便，繼而產生出臺面與衛生間高低差導致的磕碰滑倒、軟管使用壽命短導致的滲漏、衛生死角難清理導致的藏污納垢等諸多問題。

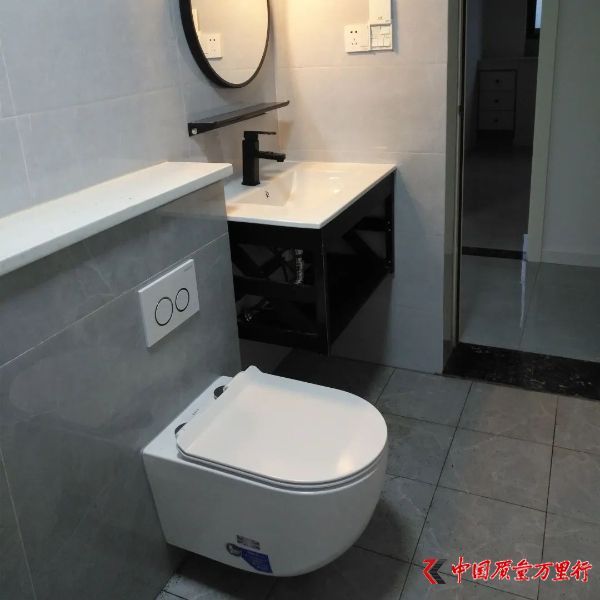

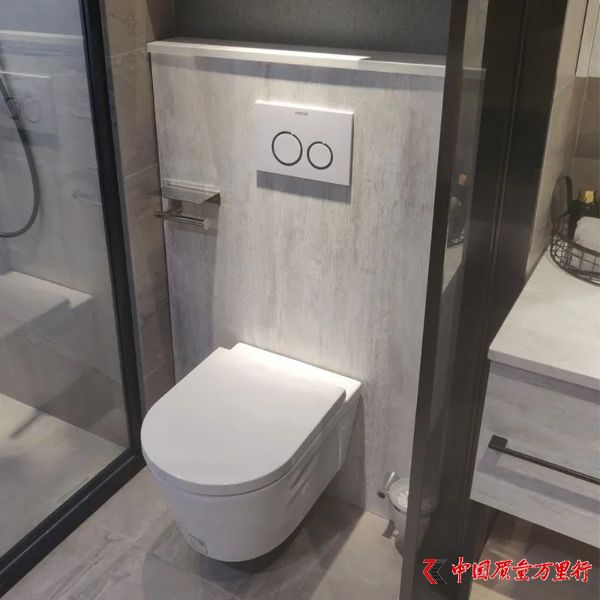

本實用新型的有益效果：該預制樓板蹲便改造的坐便結構既達到了蹲便改坐便的目的，又去掉了原始的蹲便臺，還無需對預制樓板開洞，使衛生間的地面與外部地坪水平無高差，安全性得到了保障，且坐便四周無衛生死角，美觀大方。

本專利結構工程原理

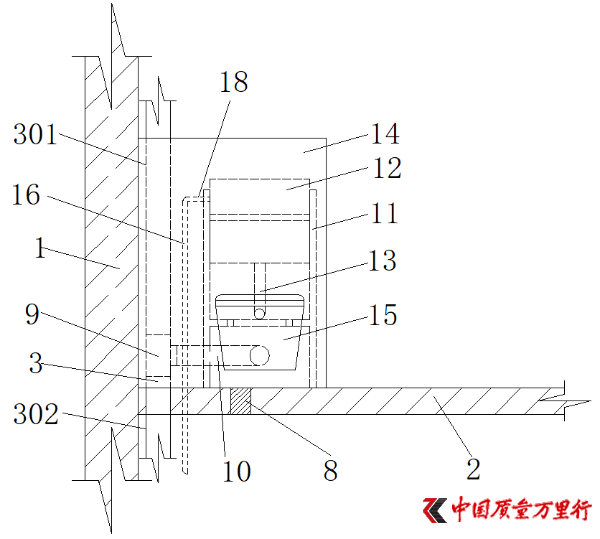

一種適用于預制樓板蹲便改造的坐便結構，包括排水主管道3、假墻14和壁掛式坐便15。

排水主管道3的下部設有三通9，壁掛式坐便15內的污水可以依次通過坐便排水管10和三通9后進入排水主管道3。

三通9、坐便排水管10、壁掛式坐便15、支架11、隱藏式水箱12、進水管13和假墻14均位于預制樓板2的上方。假墻14與承重墻1和預制樓板2連接為一體，在安裝該適用于預制樓板蹲便改造的坐便結構時，無需對預制樓板開洞，保證了該適用于預制樓板蹲便改造的坐便結構和預制樓板2的安全。

蹲便改坐便結構具體施工過程

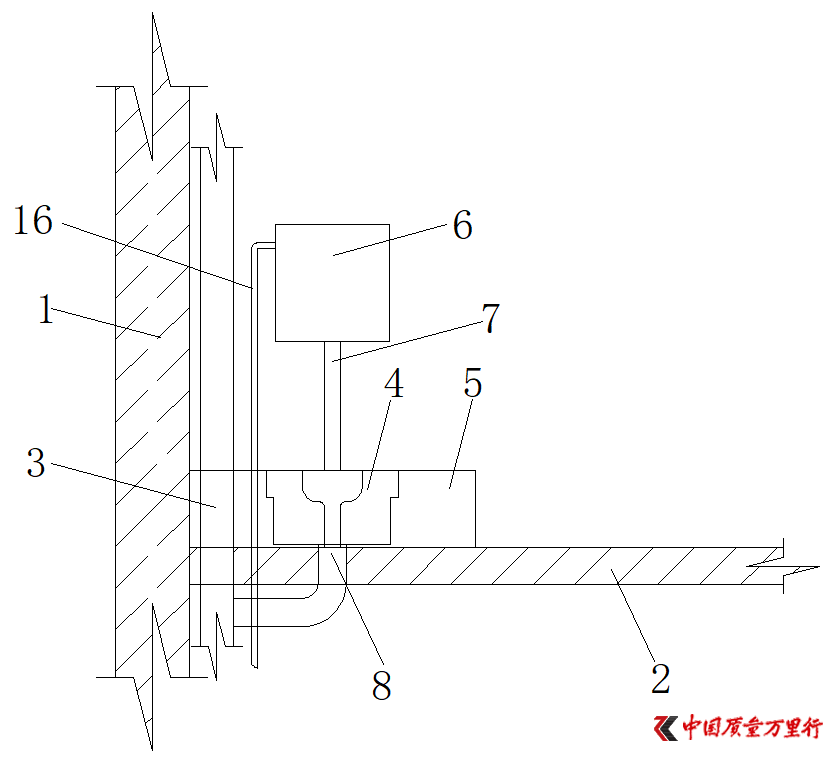

預制樓板衛生間的原始蹲便結構包括：承重墻1、預制樓板2、排水主管道3、原始蹲便器4、坎臺5、原始水箱6、輸水管7、原地面排污口8和供水管16。

步驟1：拆除原始蹲便器4、坎臺5、原始水箱6和輸水管7，如下圖所示。

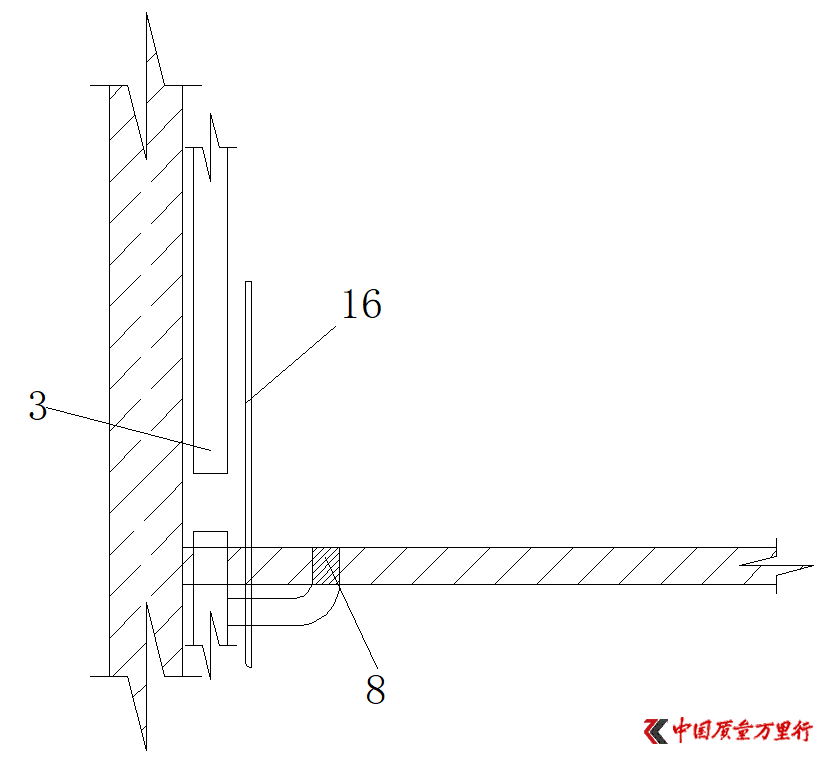

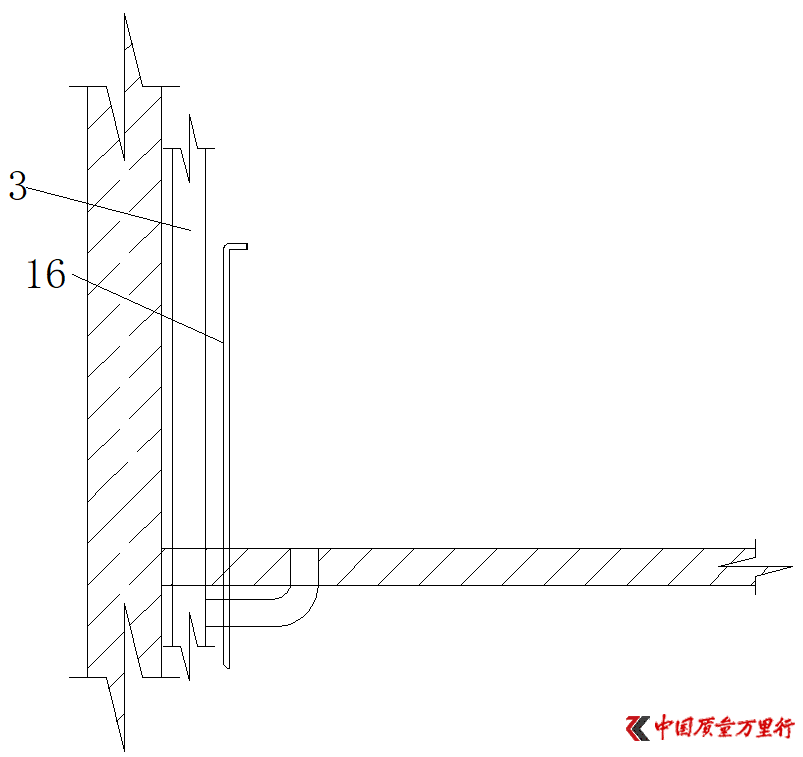

步驟2：封堵原地面排污口8，重新在預制樓板2和承重墻1的表面做防水層，在預制樓板2的地面鋪設地磚，對排水主管道3的下部做斷管處理，供水管16的上部截?cái)啵�如下圖所示。

（截?cái)喙┧��?6時，應保證保留的供水管16能夠全部位于后續砌筑的假墻14內。）

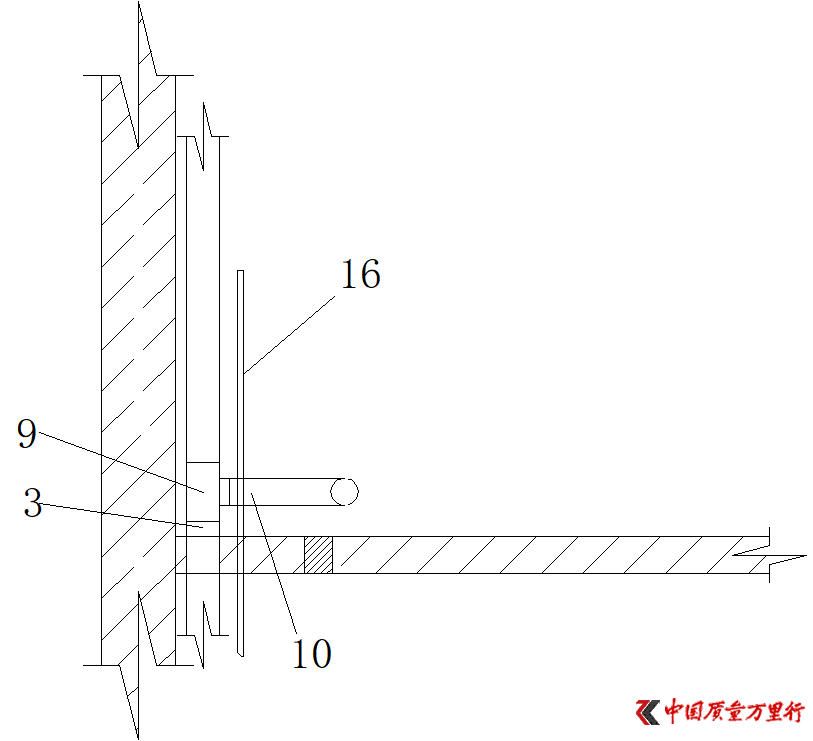

步驟3：在排水主管道3的斷管處安裝三通9，三通9連接坐便排水管10，如下圖所示。

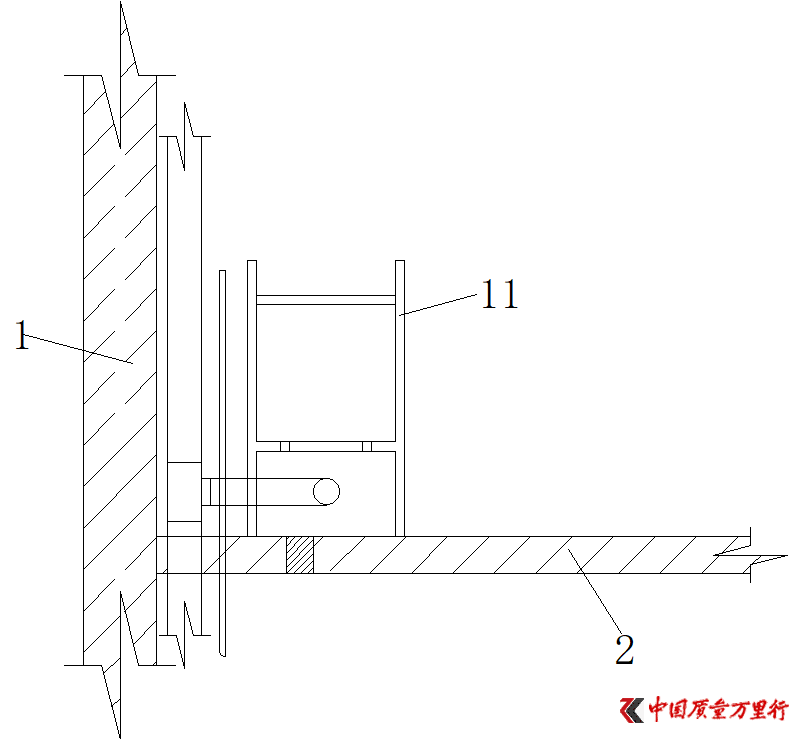

步驟4：將支架11放置于預定位置，支架11與承重墻1及預制樓板2固定牢靠，如下圖所示。

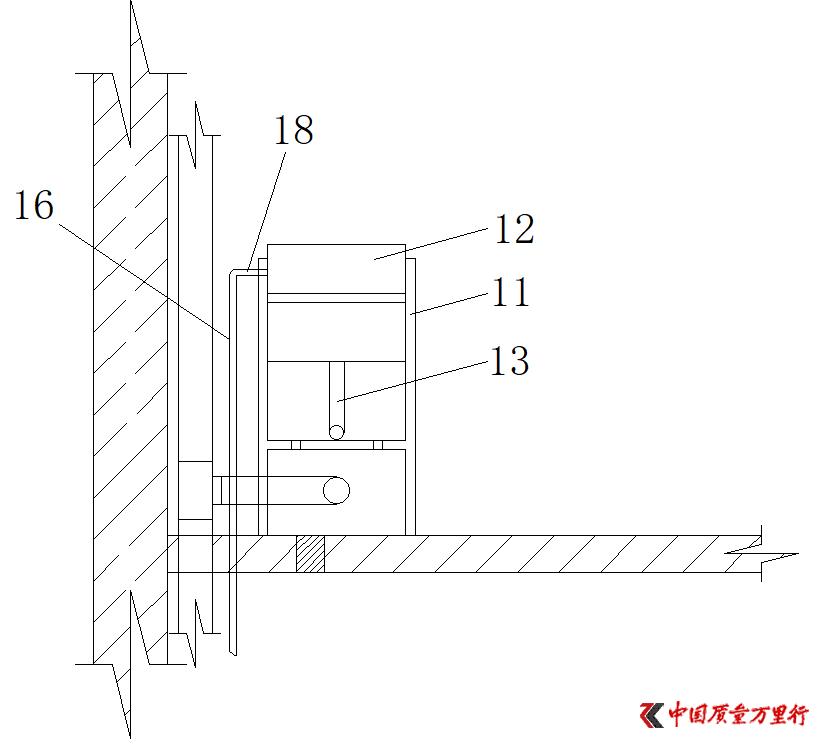

步驟5：隱藏式水箱12與支架11的上橫梁1103連接固定，進水管13與隱藏式水箱12的出水口連接，供水管16的上端通過連接管18與隱藏式水箱12的入水口連接，如下圖所示。

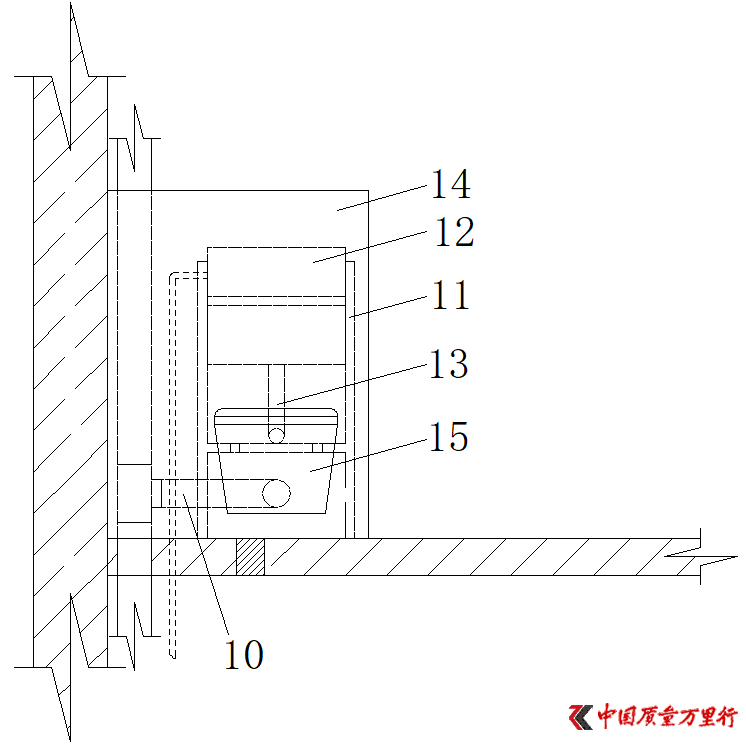

步驟6：砌筑假墻14，壁掛式坐便15與支架11的下橫梁1104連接固定，進水管13與壁掛式坐便15連接，壁掛式坐便15與坐便排水管10連接，如下圖所示。

（假墻14位于支架11的四周。支架11的材質為鋼；假墻14由輕體磚和水泥板砌筑而成，具有防腐、防水、防火、隔音性能高等優點。假墻14的墻面磚采用瓷磚粘接劑薄貼施工，降低假墻整體厚度。）

在上述改造施工過程完成后，將形成的適用于預制樓板蹲便改造的坐便結構。
